シールド材特性評価装置
| 機器番号 | 96 |
|---|---|
| 機器分類 | 電気・電子測定機器 |
| メーカー名 | 株式会社テクノサイエンスジャパン |
| 型番等 | TSES-KEC |
| 装置概要 |
KEC法(KEC：関西電子工業振興センターの略称）によるシールド特性評価システムは、シート状の材料であれば、 比較的容易に電界・磁界シールド効果を測定することができます。 |
| 主な仕様 |
周波数範囲：125kHz～1GHz(電界）、125kHz～1GHz(磁界） 出力インピーダンス：50Ω 試料(シート)の大きさ：150mm×150mm程度、厚み：5mm以下 |
| 研修レベル |
1 研修を受講する必要はありません。利用方法の詳細は担当にご相談ください |
|
使用料 （1時間当たり） |
100円 |

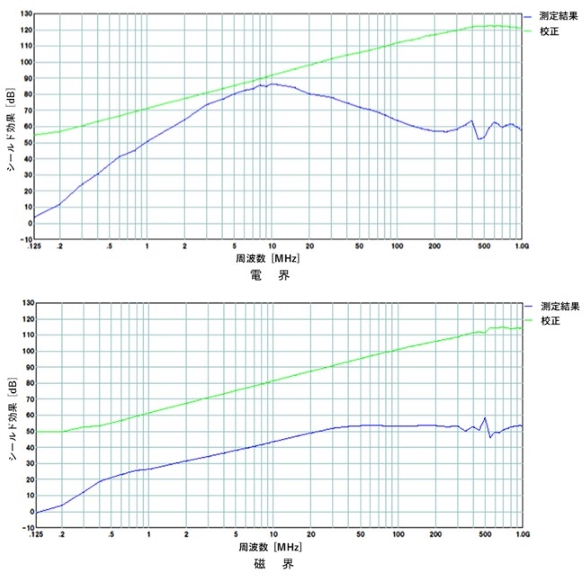

| 活用事例 | シート材特性評価装置の活用事例はこちらから |
| 備考 |
測定にはスペクトラムアナライザと高周波信号発生器、プリアンプが必要。 スペクトラムアナライザ(アドバンテスト：U3741)とプリアンプ(Agilent：8447D)はシールド材特性評価装置とセット だが、高周波信号発生器(アンリツ：MG3642A）は別途組み合わせて使用する必要あり。 |

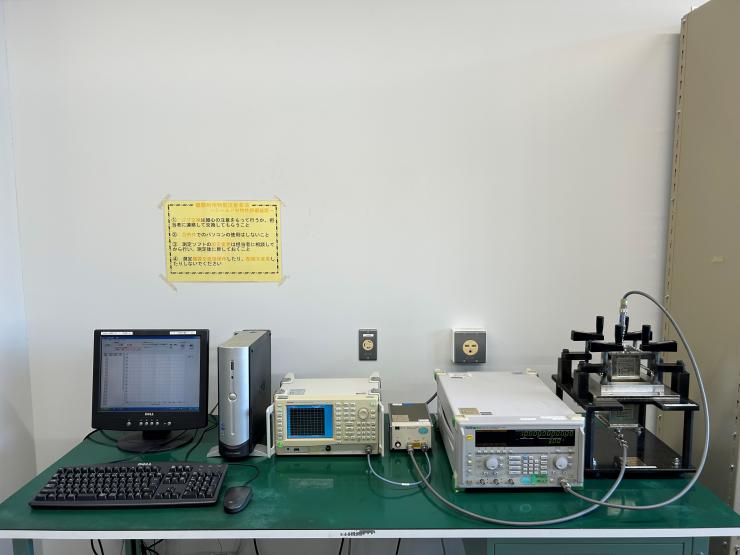

| 装置写真 |  |
※指導員の指導を受けて機器を利用する場合は、使用料の他に指導料が1時間あたり2,500円かかります。
※一部の機器は、事前に研修を受ける必要があります。詳しくは、研修の受講方法をご覧ください。
※機器の利用時に必要となる一部の消耗品については、使用量に応じて実費精算できます。詳しくは、消耗品精算をご覧ください。
